MAKALAH
Livescribe Echo Smartpen



Disusun Oleh:
Cendani Laras                                      (A.102.09.010)






Akademi Analis Kesehatan Nasional Surakarta
2013/2014
BAB I
PENDAHULUAN
Buku catatan tradisional masih tidak tergantikan di era serba digital seperti sekarang ini. Bagaimanapun canggihnya sebuah komputer notebook, kertas dan pena tetap lebih mudah digunakan karena dapat dengan bebas ditulisi tanpa harus menunggu proses booting selesai. Informasi penting pun lebih mudah diakses karena sebuah buku dapat dibaca kapanpun dan dimanapun, tidak terbatasi oleh ketersediaan listrik.
Di sisi lain, komputer menawarkan banyak kelebihan dari sisi fleksibilitas. Data digital lebih mudah disimpan karena tidak memakan tempat (kecuali space di hard disk ataupun media storage lain), lebih mudah diduplikasi, dan lain-lain. Lalu, apakah ada cara untuk menggabungkan fleksibilitas komputer dengan kepraktisan buku catatan? Tentu ada! Echo Smartpen dari Livescribe memungkinkan hal tersebut dilakukan dengan sangat mudah. Bahkan, pena digital ini juga dapat merekam audio sementara tangan Anda sibuk menulis.









BAB II
PEMBAHASAN

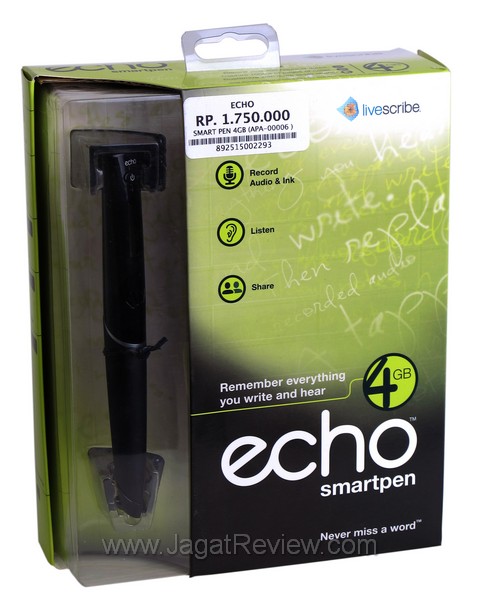

Kotak Kemasan Livescribe Echo Smartpen


Echo Smartpen merupakan produk besutan dari Livescribe Inc. Sebuah pulpen dengan membenamkan kemampuan komputer di dalamnya, telah dilengkapi prosesor, kamera, mikropone dan alat canggih lainnya.





A.    BAGIAN DARI ECHO SMARTPEN

Livescribe Echo Smartpen memiliki bentuk serupa pena biasa, lengkap dengan bagian ballpoint yang dapat digunakan untuk menulis di atas kertas
Sebagai sebuah pena, Livescribe Echo Smartpen tentu memiliki kemampuan untuk menulis. Ketika tutup di bagian ujung bawahnya dibuka, Anda dapat melihat ujung ballpoint untuk meneruskan tinta dari silinder penampung yang terletak di belakangnya. Bagian depan Echo Smartpen yang digenggam dengan tangan memiliki lapisan karet sehingga tidak licin dan nyaman dipakai. Lalu, apa yang membuat “pena pintar” ini berbeda dari pena biasa?
Saat diperhatikan lebih jauh, tampaklah bahwa Echo Smartpen dilengkapi dengan rangkaian sirkuit elektronik canggih yang memungkinkan pena pintar ini mengonversi coretan Anda di atas kertas ke dalam format digital dan merekam suara. Di bagian ujung ballpoint yang terlihat melebar, terdapat sensor infra merah yang menghadap ke arah kertas ketika Anda menggunakannya untuk menulis sementara di bagian tengah terdapat speaker dan mikrofon. Ada pula sebuah tombol power dan layar LCD kecil yang berfungsi untuk menunjukkan informasi singkat mengenai kegiatan yang sedang dilakukan, seperti saat sedang merekam suara, misalnya. Di bagian dalam, sebuah mikroprosesor berbasis ARM9 memproses informasi yang direkamnya. Jadi, di balik penampilannya yang mirip pena biasa, Echo Smartpen ini sebenarnya adalah sebuah produk canggih.
Di balik ujung ballpoint Echo Smartpen terdapat sebuah sensor inframerah yang mendeteksi dan merekam tulisan Anda

.
Sebuah layar LCD kecil menampilkan informasi penting seputar aktivitas yang Anda lakukan dengan Echo Smartpen, seperti durasi perekaman suara

Echo Smartpen menyimpan rekaman suara dan tulisan di dalam memori internalnya (terdapat 2 versi dengan memori onboard sebesar 4 atau 8 GB). Saat ingin mentransfer tulisan atau suara, Anda dapat menghubungkan pena pintar ini ke komputer dengan menggunakan kabel micro-USB to USB yang disediakan di paket penjualan. Port micro USB terletak di bagian belakang Echo Smartpen, persis di samping sebuah port headphone/ microphone 3,5 mm. Port audio 3,5 mm ini dapat digunakan untuk mendengar rekaman audio melalui headphone seandainya speaker di Echo Smartpen masih dirasa kurang memadai.
Port headphone/ microphone 3,5 mm dan micro-USB terletak di bagian belakang


Model Echo Smartpen yang memiliki memori internal sebesar 4 GB yang dapat digunakan untuk menampung data tulisan dan suara. Tersedia pula versi lain dengan kapasitas 8 GB


B.     PERLENGKAPAN TAMBAHAN
Beberapa perlengkapan tambahan lain untuk menunjang penggunaan Echo Smartpen dapat Anda temukan di dalam kemasannya yaitu, sebuah starter notebook (buku catatan khusus), satu buah cartridge tinta tambahan, kabel micro-USB standar, sebuah quick start guide interaktif (buku berisi tips dan trik untuk Echo Smartpen) dan dua buah tutup pena untuk cadangan.
Buku starter notebook, cartridge tinta tambahan, serta kabel micro-USB.



C.     PENGGUNAAN
Kira-kira bagaimana cara menggunakan perangkat ini?
 Saat ingin merekam tulisan tangan, cukup nyalakan Echo Smartpen dan ia akan langsung merekam tiap goresan tinta (termasuk gambar) yang Anda torehkan di buku starter notebook. Selanjutnya, dengan menggunakan aplikasi Livescribe Desktop Software yang dapat di-download dari situs resmi Livescribe, Anda dapat mentransfer hasil catatan tadi ke komputer. Hasilnya sama persis dengan yang terdapat di buku dan dipisah-pisah berdasarkan halaman. Andapun dapat meng-copy catatan digital ini ke clipboard untuk dibuka dengan program lain ataupun mencetaknya. Sayang, Echo Smartpen tidak menyediakan fasilitas character recognition sehingga Anda tidak dapat langsung mengimpor hasil catatan sebagai dokumen teks. Untuk itu, diperlukan software tambahan bernama Myscript yang harus dibeli terpisah.

Nyalakan Echo Smartpen dan ia akan langsung merekam tulisan maupun gambar yang Anda buat di starter notebook yang disediakan. Hasilnya dapat dilihat, dicetak, dan dikopi ke clipboard dengan aplikasi Livescribe Desktop Software di komputer.

Uniknya, fungsi perekaman audio juga dijalankan melalui interaksi dengan kertas. Di bawah tiap halaman starter notebook, terdapat sederetan “tombol” kontrol untuk recording dan playback audio. Saat ingin merekam suara, cukup ketuk tombol “record” dengan ujung Echo Smartpen dan pena pintar inipun akan langsung menangkap suara Anda. Durasi rerkaman ditampilkan di layar LCD kecil di bagian tengan Echo Smartpen. Fungsi “pause”, “stop”, “play”, maupun pengaturan volume dijalankan dengan cara serupa. Anda bahkan dapat memilih titik tertentu maupun memaju-mundurkan progress playback audio (seeking) dengan tombol “jump to position”.

“Tombol-tombol” yang digunakan untuk menjalankan fungsi Echo Smartpen berupa gambar-gambar tercetak yang ada di bagian bawah tiap halaman starter notebook.


Navigasi menu pun dilakukan melalui “tombol” berupa gambar panah 4 arah yang terdapat di bagian pojok kiri bawah starter notebook. Sebagai alternatif, Anda dapat pula menekan tombol power Echo Smartpen untuk menjalankan fungsi perekaman suara. Dengan demikian, Anda dapat menggunakan Echo Smartpen layaknya sebuah tape recorder tanpa perlu membuka-buka halaman buku. Kualitas mikrofon internalnya cukup peka dan memberi hasil memuaskan, dengan rekaman suara yang relatif jelas terdengar. Livescribe menyediakan Headphone dengan mikrofon yang dapat dibeli terpisah seandainya Anda menginginkan hasil recording/ playback yang lebih bagus lagi.




Rekaman suara juga dapat diputar melalui Livescribe Desktop Software



Sebagai tambahan, Anda dapat merekam tulisan tangan dan suara secara bersamaan. Tulisan yang dikombinasikan dengan audio akan tampil dengan warna hijau di Livescribe Desktop Software. Anda pun dapat langsung meng-klik tulisan yang bersangkutan untuk mendengar rekaman suaranya.
Data tulisan starter notebook dipilah-pilah di Livescribe Desktop Software berdasarkan halaman. Halaman yang kosong akan ditampilkan sebagai bidang kosong, seperti pada halaman 10 dan 12 pada gambar di bawah
Catatan di buku starter notebook ditampilkan berdasarkan lokasi halaman



Rahasia Echo Smartpen terletak pada kombinasi tinta, sensor inframerah, dan buku starter notebook. Walaupun sekilas tampak seperti buku catatan biasa, kertas-kertas starter notebook memiliki pola micro dot di seluruh permukaannya. Pola micro dot inilah yang dijadikan panduan oleh Echo Smartpen dalam merekam hasil tulisan Anda.


            Walaupun terlihat mirip buku catatan biasa, saat dilihat lebih dekat, kertas-kertas starter notebook ternyata memiliki pola micro dot yang dijadikan panduan oleh Echo Smartpen dalam mendeteksi guratan tinta Anda
            Ada 50 halaman di starter notebook, tapi suatu saat halaman-halaman tersebut pasti habis ditulisi. Notebook micro dot tambahan dapat Anda beli dari Livescribe, begitupun dengan cartridge tinta yang juga bisa habis terpakai. Anda dapat menggunakan aplikasi Livescribe Desktop Software untuk mencetak kertas micro dot sendiri, akan tetapi dibutuhkan sebuah printer dengan resolusi 600 dpi atau lebih untuk melakukan itu.
            Untuk menambah nilai fungsionalitas Echo Smartpen, Livescribe menyediakan semacam appstore online di mana Anda dapat men-download aplikasi-aplikasi lain untuk Echo Smartpen Anda seperti software Myscript yang dapat mengkonversi tulisan tangan ke dokumen teks. Jenisnya bermacam-macam, mulai dari aplikasi kamus yang dapat langsung menerjemahkan tulisan tangan Anda ke berbagai bahasa (lewat format audio) hingga aplikasi musik yang memungkinkan Anda menggambar piano dan memainkannya dengan mengetukkan Echo Smartpen.
            Appstore Livescribe dapat diakses melalui Livescribe Desktop Software. Beberapa aplikasi di dalamnya ditawarkan gratis, tapi sebagian lainnya harus ditebus dengan sejumlah uang.











BAB III

KESIMPULAN

Echo Smartpen memang sebuah pena ajaib. Kemampuan uniknya untuk merekam catatan dan suara, ditambah kemungkinan untuk menambahkan fungsi lain dengan aplikasi-aplikasi tambahan dapat sangat berguna untuk Anda. Secara umum, mungkin pelajar/mahasiswa serta pekerja profesional yang sering mencatat pelajaran atau data-data pekerjaan (dengan atau pun tanpa tambahan audio) adalah tipe pengguna yang paling cocok dengan Echo Smartpen. Dengan pena canggih ini, Anda dapat santai menulis atau menggambar dengan tangan dan menyimpan hasilnya di komputer.
Tidak menutup kemungkinan pula bahwa tipe pengguna lain juga dapat memanfaatkan Echo Smartpen secara maksimal. Wartawan, misalnya, dapat menulis poin-poin penting di kertas sekaligus merekam suara saat interview tanpa harus repot mengoperasikan dua jenis alat. Ingin mewarnai hasil gambar tangan Anda di komputer? Dengan Echo Smartpen Anda dapat meng-copy gambar ke clipboard dan membukanya di software editing seperti Photoshop. Sayang, gambar yang dicopy dari Livescribe Desktop Software hanya memiliki resolusi rendah sehingga sedikit membatasi dalam hal ini.
Satu kekurangan dari  Echo Smartpen yang paling terasa adalah harganya yang mahal. Dengan harga 1.750.000 rupiah, mungkin hanya segelintir pelajar atau mahasiswa yang sanggup membeli alat ini. Belum lagi biaya ekstra yang harus dikeluarkan untuk membeli aplikasi dan barang-barang pelengkapnya, seperti cartridge tinta tambahan dan buku micro dot. Akan tetapi, bila Anda sanggup menebus harga yang terbilang lumayan tersebut, Echo Smartpen dapat menjadi alat yang dapat sangat membantu Anda dalam mencatat hal-hal penting.





DAFTAR PUSTAKA
